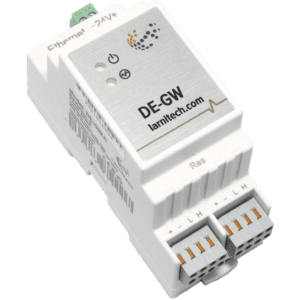

DE-GW
De DE-GW in het kort.
Algemeen.
De DE-GW is bedoeld om via een IP-backbone meerdere CAN-bussen te creëren. Het is dus eigenlijk een CAN-bus switch. Deze CAN-bus switch werkt altijd samen met de Larnitech server, de DE-MG. De server communiceert via IP met deze DE-GW.
Heb je bijvoorbeeld een bijgebouw op je terrein (bijvoorbeeld een gastenverblijf of garage), dan kun je via deze CAN-bus switch in dat bijgebouw twee extra CAN-bussen creëren.
Je kunt deze CAN-bus switch ook gebruiken om via een IP-backbone elke verdieping van een groot woonhuis of kantoorpand te voorzien van twee extra CAN-bussen. Per CAN-bus kun je maximaal 50 deelnemers (modules) aansluiten.
Belangrijk is dat je ook bij deze CAN-bussen de meegeleverde eindweerstanden gebruikt om het begin en eind van de CAN-bus aan te geven. De DE-GW converteert het IP-signaal naar het CAN-bus signaal en omgekeerd.
Voor het gebruik van deze CAN-bus switch heb je altijd een Larnitech server nodig: de DE-MG of een server uit de Metaforsa-lijn, zoals de Metaforsa MF-14. Een overzicht van alle servers kun je hier vinden.
Zoek je uitgebreide informatie over dit product?
Klik dan op deze link om direct naar de uitgebreide Wiki-pagina van dit product te gaan, met diepgaande technische informatie, afbeeldingen, aansluitvoorbeelden en nog veel meer.
Technische specificaties van de DE-GW
| Aansluitingen | 2x CAN-bus, Ethernet |
| Verbindingssnelheid | 10/100Mb/s |
| Maximaal aantal CAN-bus apparaten | 100 (50 per CAN-bus aansluiting) |
| CAN bus topologie | Bus |
| Aantal CAN-bus aansluitingen | 2 |
| Voeding | 11.5 … 27.5 V DC – Aanbevolen: 24V – 2.5A |
| Stroomverbruik (24V) | 60mA |
| Maximale lengte van de CAN-bus | 800 meter (bij gebruik van CAT5e bekabeling) |
| Maximaal stroomverbruik per CAN bus | 700mA |
| Materiaal behuizing | ABS |
| Beschermingsklasse | IP40 |
| Montage | DIN-rail (EN 60715) |
| Omgevingstemperatuur | -10 … +50°C |
| Afmetingen | 35x95x58 mm |
| Gewicht | 65 gram |
| Aantal DIN-modules | 2U |
