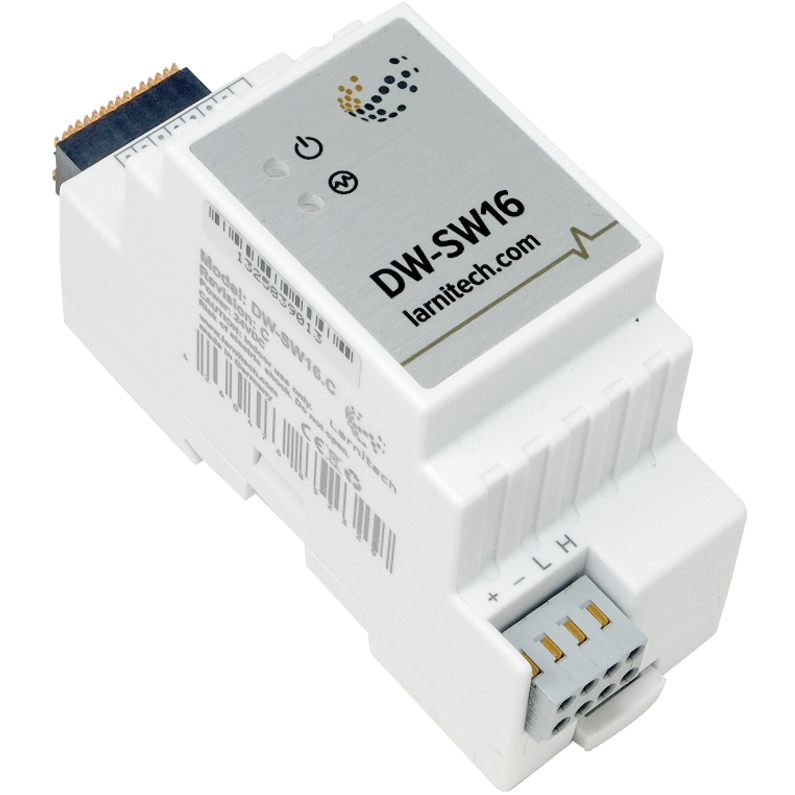

DW-SW16
De DW-SW16 in het kort
Met het Larnitech systeem heb je volledige vrijheid in de keuze voor het schakelmateriaal. Je kunt elk willekeurig merk schakelaars gebruiken: PVC, glas, beton, graniet; de keuze is enorm. We laten de keuze aan jou.
Om de schakelaars (of drukknoppen) van je eigen keuze te gebruiken, dien je de DW-SW16 te gebruiken. Hier kun je 15 schakelaars of knoppen op aansluiten (z.g. potentiaalvrije schakelaars). Gebruik je liever schakelaars met een LED-je voor de status (groen is uit, rood is aan), dan kun je ook die schakelaars op de DW-SW16 aansluiten; namelijk 8. De spanning die de DW-SW16 verzorgt voor de LED-jes in de schakelaars is 3 Volt.
Je kunt ook magneetcontacten aansluiten (die je bijvoorbeeld inbouwt in je deur of raam).
Ook inbouwversies beschikbaar.
Naast deze opbouwversie hebben we ook nog 2 inbouwversies in het Larnitech assortiment.
De BW-SW06 is een inbouwmodule, geschikt voor het aansluiten van 6 schakelaars of (druk)knoppen
De BW-SW24V is een inbouwmodule, geschikt voor het aansluiten van 6 schakelaars met 24Volt verlichting.
Zoek je uitgebreide informatie over dit product?
Klik dan op deze link om direct naar de uitgebreide Wiki-pagina van dit product te gaan, met diepgaande technische informatie, afbeeldingen, aansluitvoorbeelden en nog veel meer.
Technische specificaties van de DW-SW16 inputmodule
| Aantal ingangen | 16 (waarvan 1 in gebruik als common/ground) |
| Aantal beschikbare ingangen voor schakelaars/knoppen | 15 |
| Aantal beschikbare ingangen voor schakelaars/knoppen met LED | 8 |
| Voltage voor LED-jes | 3V |
| Voeding | 11.5… 27.5 V DC van de CAN-bus |
| Stroomverbruik (24V) | 45mA |
| Aanbevolen maximale lengte van de kabel naar schakelaars/knoppen | 30 meter |
| Bustype | CAN-bus (4-draads) |
| Materiaal behuizing | ABS |
| Beschermingsklasse | IP40 |
| Montage | DIN-rail (EN 60715) |
| Omgevingstemperatuur | -10 … +50°C |
| Afmetingen | 36x102x58 mm |
| Gewicht | 75 gram |
| Aantal DIN-modules | 2U |
